0.6/1kV 트레이용 난연 내화 케이블 (TFR-8)

용도

  • 0.6/1kV 이하의 불연성을 필요로 하는 화재경보기, 스프링쿨러계통, 비상등회로의 전원공급용 및 트레이에 사용

적용규격

  • 전기용품 안전인증, 자사규격

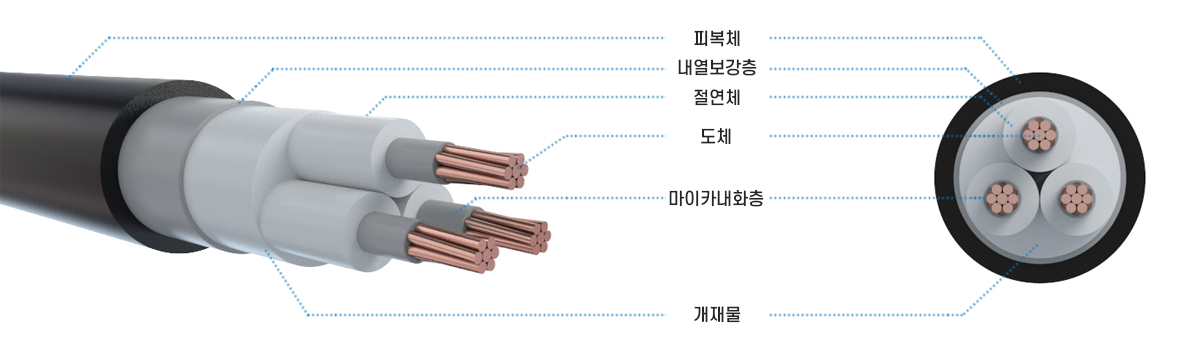

구조

  • 도체 : 전기용 연동선
  • 내화층 : 내화테이프 (TFR-8)
  • 절연체 : XLPE 또는 PE
  • 선심식별 : 트레이샤에 의한 식별 (2심 흑, 백 / 3심 흑, 백, 적 / 4심 흑, 백, 적, 녹)
  • 내열보강층 : 내열테이프
  • 피복체 : PVC/난연 PVC
  • 최고허용온도 및 내열시간 : TFR-8 750℃, 3시간

단심

도체 절연두께 피복두께 완성외경 최대
도체저항		 시험전압 중량 표준길이
공칭단면적 소선수/지름 바깥지름
㎟ No./㎜ ㎜ ㎜ ㎜ ㎜ Ω/㎞ V/5min ㎏/㎞ m
2.5 7/0.67 2.01 0.7 1.4 8 7.41 3,500 81 300
4 7/0.85 2.55 0.7 1.4 8.5 4.61 3,500 101 300
6 7/1.04 3.12 0.7 1.4 9 3.08 3,500 125 300
10 7/1.35 4.05 0.7 1.4 10 1.83 3,500 174 300
16 C.C. 4.7 0.7 1.4 10.5 1.15 3,500 230 300
25 C.C. 5.9 0.8 1.4 12 0.727 3,500 335 300
35 C.C. 6.9 0.9 1.4 13 0.524 3,500 437 300
50 C.C. 8.1 1.0 1.4 14.5 0.387 3,500 569 300
70 C.C. 9.8 1.1 1.4 16.5 0.268 3,500 785 300
95 C.C. 11.4 1.1 1.5 18.5 0.193 3,500 1,053 300
120 C.C. 12.9 1.2 1.5 21 0.153 3,500 1,307 300
150 C.C. 14.4 1.4 1.6 23 0.124 3,500 1,555 300
185 C.C. 15.9 1.6 1.6 25 0.0991 3,500 1,904 200
240 C.C. 18.3 1.7 1.7 27 0.0754 3,500 2,427 200
300 C.C. 20.5 1.8 1.8 30 0.0601 3,500 3,062 200
400 C.C. 23.2 2.0 1.9 33 0.047 3,500 4,028 150
500 C.C. 26.4 2.2 2.0 37 0.0366 3,500 4,953 150
630 C.C. 30.2 2.4 2.2 42 0.0283 3,500 6,311 150

주) 무게는 약간의 차이가 있을 수 있습니다.
주) C.C. : Compact round stranded conductor.

2심

도체 절연두께 피복두께 완성외경 최대
도체저항		 시험전압 중량 표준길이
공칭단면적 소선수/지름 바깥지름
㎟ No./㎜ ㎜ ㎜ ㎜ ㎜ Ω/㎞ V/5min ㎏/㎞ m
2.5 7/0.67 2.01 0.7 1.8 14 7.41 3,500 203 300
4 7/0.85 2.55 0.7 1.8 15 4.61 3,500 249 300
6 7/1.04 3.12 0.7 1.8 16 3.08 3,500 308 300
10 7/1.35 4.05 0.7 1.8 18 1.83 3,500 418 300
16 C.C. 4.7 0.7 1.8 19 1.15 3,500 548 300
25 C.C. 5.9 0.9 1.8 22 0.727 3,500 789 300
35 C.C. 6.9 0.9 1.8 25 0.524 3,500 1,019 300
50 C.C. 8.1 1.0 1.8 27 0.387 3,500 1,315 300
70 C.C. 9.8 1.1 1.8 31 0.268 3,500 1,803 300
95 C.C. 11.4 1.1 1.9 35 0.193 3,500 2,390 300
120 C.C. 12.9 1.2 2.0 38 0.153 3,500 2,992 300
150 C.C. 14.4 1.4 2.2 42 0.124 3,500 3,585 300
185 C.C. 15.9 1.6 2.3 47 0.0991 3,500 4,407 200
240 C.C. 18.3 1.7 2.5 52 0.0754 3,500 5,596 200
300 C.C. 20.5 1.8 2.6 57 0.0601 3,500 7,018 200

주) 무게는 약간의 차이가 있을 수 있습니다.
주) C.C. : Compact round stranded conductor.

3심

도체 절연두께 피복두께 완성외경 최대
도체저항		 시험전압 중량 표준길이
공칭단면적 소선수/지름 바깥지름
㎟ No./㎜ ㎜ ㎜ ㎜ ㎜ Ω/㎞ V/5min ㎏/㎞ m
2.5 7/0.67 2.01 0.7 1.8 14.5 7.41 3,500 243 300
4 7/0.85 2.55 0.7 1.8 15.5 4.61 3,500 307 300
6 7/1.04 3.12 0.7 1.8 17 3.08 3,500 387 300
10 7/1.35 4.05 0.7 1.8 19 1.83 3,500 535 300
16 C.C. 4.7 0.7 1.8 20 1.15 3,500 707 300
25 C.C. 5.9 0.9 1.8 24 0.727 3,500 1,056 300
35 C.C. 6.9 0.9 1.8 26 0.524 3,500 1,377 300
50 C.C. 8.1 1.0 1.8 29 0.387 3,500 1,781 300
70 C.C. 9.8 1.1 1.9 33 0.268 3,500 2,482 300
95 C.C. 11.4 1.1 2.0 37 0.193 3,500 3,328 300
120 C.C. 12.9 1.2 2.1 41 0.153 3,500 4,150 300
150 C.C. 14.4 1.4 2.3 45 0.124 3,500 4,975 300
185 C.C. 15.9 1.6 2.4 50 0.0991 3,500 6,121 200
240 C.C. 18.3 1.7 2.6 56 0.0754 3,500 7,800 200
300 C.C. 20.5 1.8 2.7 61 0.0601 3,500 9,806 200

주) 무게는 약간의 차이가 있을 수 있습니다.
주) C.C. : Compact round stranded conductor.

4심

도체 절연두께 피복두께 완성외경 최대
도체저항		 시험전압 중량 표준길이
공칭단면적 소선수/지름 바깥지름
㎟ No./㎜ ㎜ ㎜ ㎜ ㎜ Ω/㎞ V/5min ㎏/㎞ m
2.5 7/0.67 2.01 0.7 1.8 16 7.41 3,500 292 300
4 7/0.85 2.55 0.7 1.8 17 4.61 3,500 377 300
6 7/1.04 3.12 0.7 1.8 18.5 3.08 3,500 475 300
10 7/1.35 4.05 0.7 1.8 21 1.83 3,500 676 300
16 C.C. 4.7 0.7 1.8 22 1.15 3,500 919 300
25 C.C. 5.9 0.9 1.8 26 0.727 3,500 1,353 300
35 C.C. 6.9 0.9 1.8 29 0.524 3,500 1,755 300
50 C.C. 8.1 1.0 1.9 32 0.387 3,500 2,313 300
70 C.C. 9.8 1.1 2.0 37 0.268 3,500 3,237 300
95 C.C. 11.4 1.1 2.1 41 0.193 3,500 4,345 300
120 C.C. 12.9 1.2 2.3 46 0.153 3,500 5,357 300
150 C.C. 14.4 1.4 2.4 50 0.124 3,500 6,489 300
185 C.C. 15.9 1.6 2.6 56 0.0991 3,500 8,018 200
240 C.C. 18.3 1.7 2.8 62 0.0754 3,500 10,228 200
300 C.C. 20.5 1.8 3.0 69 0.0601 3,500 12,895 200

주) 무게는 약간의 차이가 있을 수 있습니다.
주) C.C. : Compact round stranded conductor.
