450/750V 단심 비닐절연전선 (IV)
용도
- AC 450/750V 이하의 옥내배선용으로 사용
적용규격
- KS C IEC 60227-3

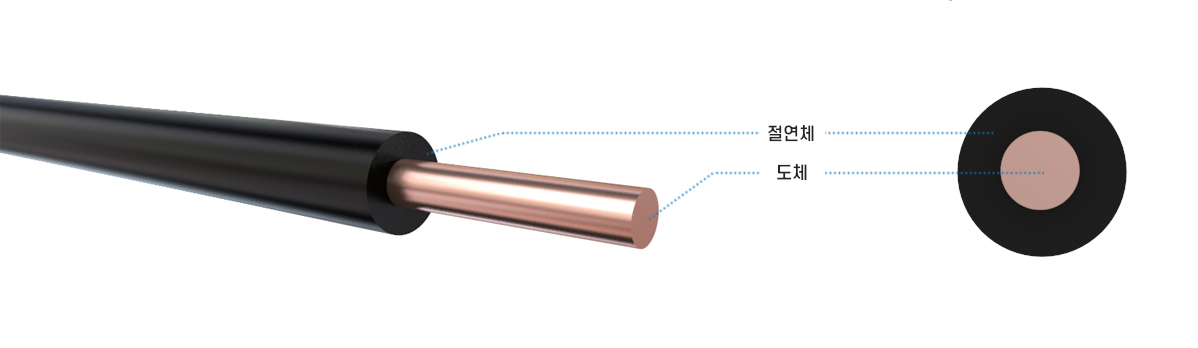

구조
- 도체 : 전기용 연동선 (5.5㎟ 이하의 연선은 주석도금 연동선 사용가능)
전기용 경알루미늄선 또는 반경알루미늄선
- 단선도체 : 1등급
- 연선도체 : 2등급 - 절연체 : PVC/C
- 절연체색 : 흑색 (특히, 색을 구별할 필요가 있을 때는 흑, 백, 적, 녹, 황, 청색으로 한다.)
- 최고허용온도 : 70℃
60227 KS IEC 01 (IV)
| 도체/공칭단면적 | 도체등급 | 절연두께 | 표준완성외경 | 최소 절연저항 |
|
|---|---|---|---|---|---|
| Min. | Max. | ||||
| ㎟ | ㎜ | ㎜ | ㎜ | ㎜ | MΩ-㎞ |
| 1.5 | 1 | 0.7 | 2.6 | 3.2 | 0.011 |
| 1.5 | 2 | 0.7 | 2.7 | 3.3 | 0.010 |
| 2.5 | 1 | 0.8 | 3.2 | 3.9 | 0.010 |
| 2.5 | 2 | 0.8 | 3.3 | 4.0 | 0.009 |
| 4 | 1 | 0.8 | 3.6 | 4.4 | 0.0085 |
| 4 | 2 | 0.8 | 3.8 | 4.6 | 0.0077 |
| 6 | 1 | 0.8 | 4.1 | 5.0 | 0.0070 |
| 6 | 2 | 0.8 | 4.3 | 5.2 | 0.0065 |
| 10 | 1 | 1.0 | 5.3 | 6.4 | 0.0070 |
| 10 | 2 | 1.0 | 5.6 | 6.7 | 0.0065 |
| 16 | 2 | 1.0 | 6.4 | 7.8 | 0.0050 |
| 25 | 2 | 1.2 | 8.1 | 9.7 | 0.0050 |
| 35 | 2 | 1.2 | 9.0 | 10.9 | 0.0040 |
| 50 | 2 | 1.4 | 10.6 | 12.8 | 0.0045 |
| 70 | 2 | 1.4 | 12.1 | 14.6 | 0.0035 |
| 95 | 2 | 1.6 | 14.1 | 17.1 | 0.0035 |
| 120 | 2 | 1.6 | 15.6 | 18.8 | 0.0032 |
| 150 | 2 | 1.8 | 17.3 | 20.9 | 0.0032 |
| 185 | 2 | 2.0 | 19.3 | 23.3 | 0.0032 |
| 240 | 2 | 2.0 | 22.0 | 26.6 | 0.0032 |
| 300 | 2 | 2.4 | 24.5 | 29.6 | 0.0030 |
| 400 | 2 | 2.6 | 27.5 | 33.2 | 0.0028 |
